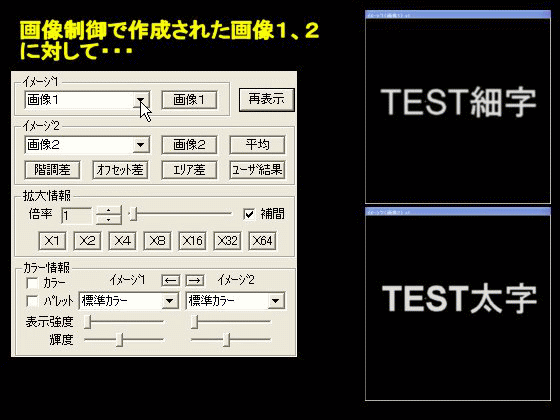

イメージ制御では「画像制御」で作成された画像1、2に対して様々なイメージを作成することが可能です。
イメージを作成する画像処理はあらかじめ用意されている処理と、ユーザが登録した画像フィルタや画像処理式
の実行や、ユーザが作成した実行プログラム(exeファイル)などがあります。

Quema-イメージ制御
画面1、画面2

イメージ1、2

イメージ制御情報

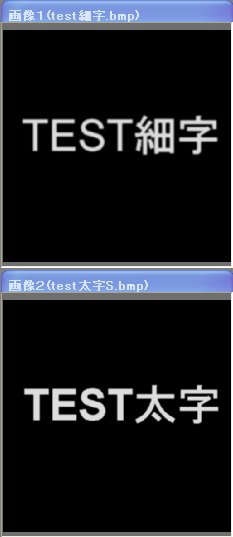

画像1、2

ユーザ任意の画像処理フィルタ及び画像処理式は下の左図のように最大で16個まで登録が可能です。
またユーザ任意に階調単位でカラーリングが可能な機能もあります。
 ※登録されたフィルタ、式、カラーは「イメージ制御情報」で自動的に選択可能になります(ドロップリスト)

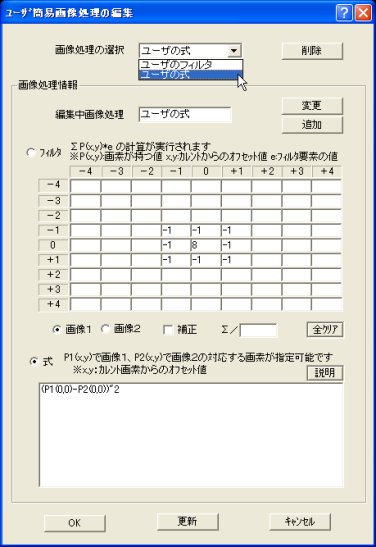

ユーザの画像処理編集画面

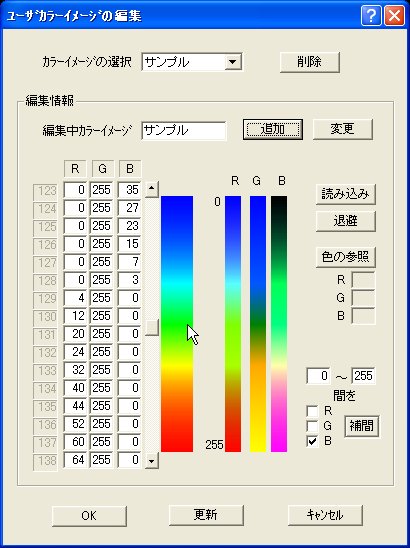

ユーザのカラーリング編集画面

ユーザ作成の実行プログラム(exeファイル)へはファイルインタフェースで入出力を行います。
高度な画像処理を開発する場合などに便利です。

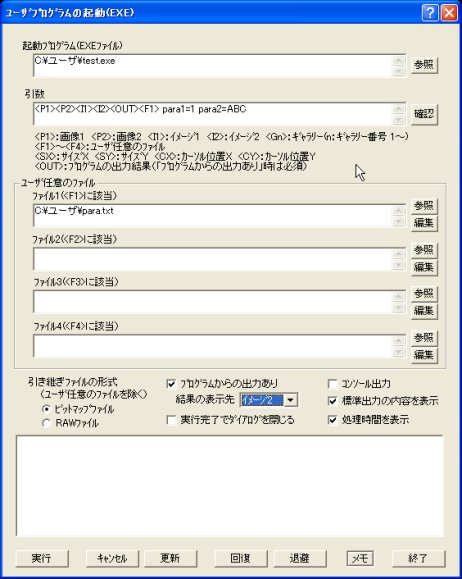

ユーザプログラム起動画面
任意のファイル
画像1,2 イメージ1,2

画像1/2、イメージ1/2

任意のファイル

ユーザプログラムへ引き渡されるテンポラリファイル

テンポラリファイル

ユーザプログラム(実行形式のファイル)が画像処理を実行

ユーザのプログラム

ユーザプログラムが読み込み
ユーザプログラムの画像処理結果ファイル

テンポラリファイル

画像処理結果をテンポラリファイルへ書き込む
ユーザプログラムの画像処理結果

イメージ1/2

ユーザプログラムの画像処理結果がイメージへ反映

ユーザプログラムは以下の順序で処理
 1.アーギュメントにあるファイル名から読み込み
 2.ユーザ任意の画像処理を実行
 3.アーギュメントにあるファイル名へ書き込み
